事業案内

作業支援・治具メンテナンス

基板検査に必要な治具等、各種のカスタマイズを承ります

インサーキット テスト・ファンクション テストで必要となる治具や、装置自体の設計や開発など、多種の実績がございます。新製品の検査や、設計が必要と考えられることも、ワンストップの体制がある当社へ、まずはご相談ください。

TOOL各種生産治工具の開発
各種生産治工具の開発

ハーネス加工治具、リフロー槽用ソリ防止治具、部品挿入補助治具など多様なニーズに合わせて、設計製作対応可能です。
リードフレーム加工や、各種組立補助ツール等試作製作や量産対応の製作治具、初期ロット対応の簡易治具まで対応。製品の概略図から設計、図面化しご希望の製品提案を行います。加工素材に関しても金属加工から樹脂加工まで、ご要望に沿った素材の提案を行います。

DEVELOPMENT設計開発
設計開発

お客様の被試験対象物(プリント回路実装基板はもとよりFPC実装基板、電子デバイス、半完成組立て品など)に合わせて目的用途に合ったコストパフォーマンスを発揮する検査システム、検査治工具を設計開発して提供することが可能です。

これからもニーズと迅速な課題解決と対応を軸に、製品設計、開発、生産を行っています。

▲このページの先頭へ

各種生産治工具                  VARIOUS PRODUCTION JIG

お客様のご要望に応じて、各種生産治工具を設計・製作いたします
各種生産治工具                  VARIOUS PRODUCTION JIG

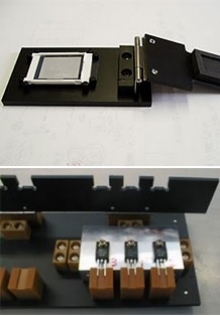

リードフレーム加工治具
・ハンドプレス治具を使用したリードフレーム加工治具
・軽いトルクで複数の製品をまとめて整形
・電力不要、小型卓上サイズで省作業スペース
樹脂ケース接着作業治具
蓋を押さえるクランプ部 & 手動回転台座
ケースと蓋を押さえるクランプ部と手動回転台座を組み合わせ、
製品が回転する事により一定方向からの溶剤投入で外周に一気に接着。
クランプ部を回転台座から着脱できるので硬化待ち時間も待たずに、
次々に効率良く接着作業を進める事が可能。
捺印治具
手作業でシート用紙やシールへ連続して捺印する場合に、スタンプ等の
位置出しを補助し、容易に連続した捺印作業が可能になります。

設計・開発                        PLAN&DEVELOPMENT

基板・部品外形コンタクトユニット治具
設計・開発                        PLAN&DEVELOPMENT
基板外形・コネクタ外形のガイドによる安定した   ピンコンタクトが可能
外カバーなどを取り付けた状態の実装基板などに対し、ガイド穴は無いが、
基板上のコネクタ部へピンコンタクトしたい。

このような条件の場合、コネクタの実装誤差もあり位置精度的に
厳しくなります。
弊社ではコンタクトするコネクタに対して、コネクタ外形でガイドする、
フローティング構造(実装誤差を吸収する)によるピン治具製作が可能です。

インサーキットテスト治具・ファンクションテスト治具・その他各種ピン治具製作について、お困りの事がございましたら、お気軽にお問合せ下さい。
PICマイコン利用のファンクションテスト治具
パソコン・計測機器を使用しないので低コストで            ファンクションテスト治具の製作可能
安価なPICマイコンを利用して、各種テスト項目の制御及び判定  (LED・LCD表示など)が可能です。
また、治具機構による、各種安全対策(操作レバーロック機構や電源印加時の誤操作防止機構など)にも対応可能。
ファンクションテスト用 低コスト治具
多品種基板テスト用ピン治具を安価に製作可能
「多品種の実装基板試験用のピン治具を製作をしたいが、
 専用治具を作る程、予算がない」
 そんなご要望にお応えします。

・親治具(共通部)を1台製作して頂く事で、2機種目以降は、
 子治具(専用部)のみの製作になる為、基板毎に専用治具を製作するより
 低コストでピン治具の製作が可能。
・保管場所も省スペース済みます
・基板が改版された場合も、子治具の(ピンボード)のみを
 製作して頂ければ、機構部などは流用が可能です。
・親冶具(共通部)と子治具(専用部)は、インターフェース構造により、
 ワンタッチでの交換(機種変更)が可能。
