実装基板 検査用治具製作

あらゆる治具を製品に合わせて設計~製作

実装基板の検査としてインサーキットテストやファンクションテストで使用する検査用治具を、それぞれの製品・テスタに合わせて製作しています。テストフィクスチャー製作ノウハウをもとに、各種の治具製作のご相談を承っています。

JIG PRODUCTION検査用治具(テストフィクスチャ)製作
検査用治具(テストフィクスチャ)製作

電子機器の内部に必ず入っている電子回路基板。電子機器には品質管理が欠かせません。
専門知識を持った技術者だけでなく、現場担当者にも手軽に検査を行なえる治具は、生産ラインでの目視での管理や、数値の管理もスムーズに行えるようになります。
吸引式のコンタクト治具やプレス式のコンタクト治具など、必要に応じて製作いたしますので、お気軽にご相談ください。

▲このページの先頭へ

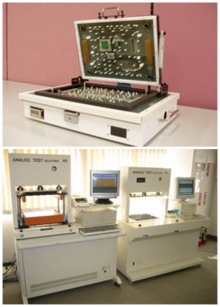

吸引式(バキューム)ピン治具            VACUTOME CONTACT JIG

インサーキットテスト用 ピン治具を一貫体制にて生産
吸引式(バキューム)ピン治具            VACUTOME CONTACT JIG
ピン治具のコンタクトピンは0.5mmピッチまで対応可能
・吸引式インサーキット用ピン治具(フィクスチャー)
 小型から大型の基板まで各ニーズに合わせた専用治具の製作が可能

・エアプレス式インサーキットピン治具(フィクスチャー)
 各種アナログインサーキット用治具の製作対応可能

・吸引式ピン治具用コンバータ
 インサーキットテスターの老朽化などに伴う検査設備の代替機への置き換え(デジタルICT → アナログICT)により使用できなくなった治具を、当社オリジナルの各種コンバータの使用により流用可能にします。

テストプログラムについても各種テスター用に変換可能です。
詳細につきましては、お問い合わせください。
省スペース、ローコスト対応など各種カスタマイズ設計対応も可能です。

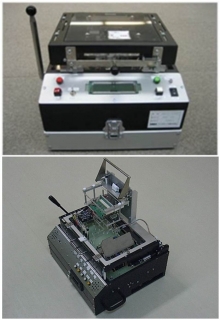

ハンドプレス式コンタクト治具          HAND PRESSES CONTACT JIG

ハンドプレス機構を用いてプローブピンコンタクトなピン治具
ハンドプレス式コンタクト治具          HAND PRESSES CONTACT JIG
両面コンタクト高密度表面実装基板対応可能
・40mil、50mil(高精度の1.0mmピッチ)コンタクト対応
・アクリル、ガラエポ、ナイロンなど各種樹脂部材加工に対応可能
・廉価版対応、高精度コンタクト対応、歪防止対策など
 顧客ニーズに応じた構成設計のカスタマイズが対応可能
・プローブ交換可能
・プローブピンコンタクトが難しいコネクタ(狭ピッチやノイズなど)
 については、相手コネクタの直接続挿抜機構も設計対応可能
・実装基板のインサーキットテスト治具やファンクションテスト治具
 として最適
